HR's Nr. 13 - Bevel

[HR]

Danke Bernd!
Den Bevel habe ich nur gebaut, weil die MiniJumbo einen deutlich größeren Unterbug hat. Bei meinen Gitarren sind das 388 zu 406 mm, bei 102 zu 115 mm Korpustiefe an Unterblock. Die Deckenkante würde da beim spielen schon stören. Mit Bevel hat man fast das Gefühl eine OM in der Hand zu haben. Und bei einer OM komme ich sehr gut ohne aus.

[RB]

Klar ist jedenfalls, daß dieses Detail den Aufwand für die Herstellung doch erheblich vergrößert. Da steckt eine Menge Präzision und kniffelige Arbeit drin.

[HR]

Ja, da hast Du recht. Das ist schon ein gewisser Aufwand, wenn man alles auf der grünen Wiese machen muß. Man kann sich natürlich mit CAD-Konstruktion und einigen Vorrichtungen schon Zeit einsparen.
Bei mir ist das jetzt der zweite Bau gewesen. Beim ersten habe ich mir leider keine Aufzeichnungen oder Bilder gemacht. Jetzt habe ich zwar alles so gut es geht dokumentiert, aber voraussichtliche werde ich das nicht mehr brauchen.

[HR]

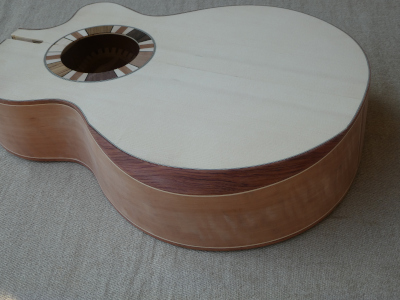

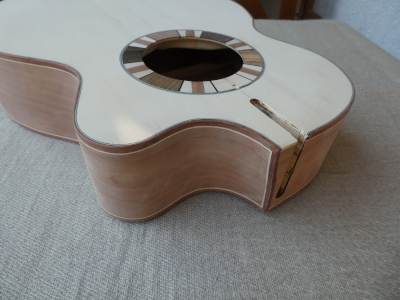

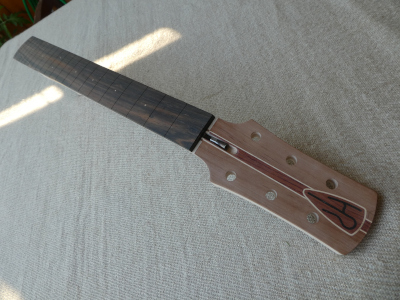

Ein kleines Update zum Baufortschritt!

Die nächsten Tage wird's wohl eine Hochzeit geben.

P1080649 (400x300).JPG (107.41 KiB) 4455 mal betrachtet

P1080650 (400x300).JPG (98.5 KiB) 4455 mal betrachtet

P1080653 (400x300).JPG (119.04 KiB) 4455 mal betrachtet

Nach dem Verleimen wird dann noch der Übergang Halsfuß/Korpus am Cutaway verschliffen. Und dann geht's an den Steg!!

[Gitarrenmacher]

[Fidelio]

Hut ab
Schaue sehr gerne die Progressbilder an und heute sage ich (endlich) ganz laut
Danke!
fidelio

[Niels Cremer]

Also diese Einlegearbeiten, alle Hochachtung, da streich ich ja die Segel!!

Kannst du mal ein Foto vom Halsfuß zeigen? Sänks!

LG,
Niels

[HR]

Danke an Euch beide!

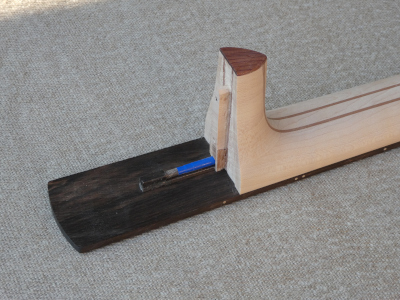

Niels, willst Du was spezielles sehen? Hier hab' ich was vorhandenes.

P1080654 (400x300).JPG (126.15 KiB) 4442 mal betrachtet

[Niels Cremer]

Nein, genau das, danke dir! Hatte ich gerade auch schon auf FB entdeckt! Wollte nur sehen wie groß die „Feder“ ist … und das wird dann gleimt und verschraubt, oder nur verschraubt damit ein neck-resett leichter ist?

Phantastische Arbeit, wie immer!!

Danke & LG,
Niels

[HR]

Das wird verleimt und verschraubt. Wobei die Schrauben eigentlich nur den Anpressdruck beim Leimen erzeugen und gleichzeitig eine formschlüssige Verbindung sind. Auf die Verleimung alleine möchte ich mich nicht verlassen.

[Jürgen]

Ein kleines Update zum Baufortschritt!

Die nächsten Tage wird's wohl eine Hochzeit geben.

Nach dem Verleimen wird dann noch der Übergang Halsfuß/Korpus am Cutaway verschliffen. Und dann geht's an den Steg!!

Die wird richtig schön! Du hast meine höchste Anerkennung für so eine feine Arbeit.

[Niels Cremer]

Das wird verleimt und verschraubt. Wobei die Schrauben eigentlich nur den Anpressdruck beim Leimen erzeugen und gleichzeitig eine formschlüssige Verbindung sind. Auf die Verleimung alleine möchte ich mich nicht verlassen.

Danke!

[RB]

Interessant wäre es, eine reine Schraubverbindung zu testen, finde ich. Einmal angenommen, es ergäbe sich kein grundlegender Nachteil, wäre das eine sehr "neckresetfreundliche" Angelegenheit.

[HR]

Die wird richtig schön! Du hast meine höchste Anerkennung für so eine feine Arbeit.

Danke Jürgen!

Am Viktorsberg kannst Du sie sehen (und natürlich auch spielen).

[HR]

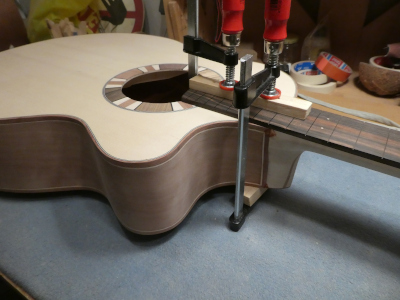

So. Die Hochzeitsnacht ist vorbei. Korpus und Hals sind für ewig verbunden (hoffentlich)!

P1080661 (400x300).JPG (108 KiB) 4320 mal betrachtet

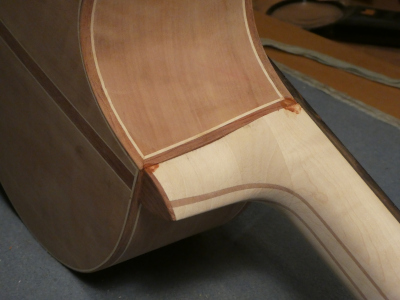

Die nächste Arbeit ist das Verschleifen des Überganges von Halsfuß zum Korpus am Cutaway.

P1080662 (400x300).JPG (96.25 KiB) 4320 mal betrachtet
