Riddle me this …

[Niels Cremer]

Hier nochmal ein Foto um die “dish” zu illustrieren, hier sieht der Radius wg. des Schattens allerdings widerum größer aus als er tatsächlich ist, es ist aber auch alles schwierig …

LG,
Niels


[RB]

Ach, man kann es ganz gut erkennen. Die Erfindung eines Lösungswegs zur Herstellung ist mindestens genauso interessant, wie die eigentliche Arbeit selbst.

[Niels Cremer]

Danke dir RB! Mir macht es auch fast noch mehr Spaß mir eine Lösung zu überlegen und sie umzusetzen/aufzubauen als das eigentliche „doing“ dann im Anschluß, obwohl es auch schon schön ist zu sehen dass es dann geklappt hat und man es selbst, in diesem Fall ausschließlich aus vorhandenen Materialien, gebaut hat.

Abschließend noch für evtl. Nachahmungstäter der Hinweis dass man unbedingt eine gute Absaugevorrichtung haben muss wenn man sowas in geschlopssenen Räumen machen möchte, meine ist hart an ihre Grenzen gekommen. Ich habe allerdings gelesen dass dies bei MDF, das Material das eigentlich zur Herstellung einer solchen Hohlform empfohlen wird, noch sehr viel extremer ist und vor allem mit dem Entstehen von Feinststaub verbunden ist, muss ja nicht sein (ich habe natürlich trotzdem beim Aushöhlen eine Maske getragen!).

LG,
Niels

[Gitarrenmacher]

KLASSEEEEEEE!
Das wird was.

[RB]

Zur Absaugung: Ich habe mittlerweile einen Zyklon nebst Auffangbehälter aus Blech (von wegen Funkenflug). An die Saugleitung, die den Unterdruck im Zyklon erzeugt habe ich zwei handelsübliche Nass-Trockensauger aus dem Baumarkt angeschlossen. Das geht einwandfrei. Allerdings gibt es dann noch eine Kiste, die umwälzt und die Luft durch zwei nacheinander gelegene Papierfilter saugt, außen gröber innen fein.



Allerdings gibt es dann noch eine Kiste, die umwälzt und die Luft durch zwei nacheinander gelegene Papierfilter saugt, außen gröber innen fein.



Damit habe ich auch bei sehr dreckbelasteten Arbeit gute Luft.

[Niels Cremer]

Wow, das klingt ja schon richtig professionell! Wie schließt man denn zwei Sauger an so ein System an - parallel oder in Serie? Nee, im Ernst, hängen die dann hintereinander?

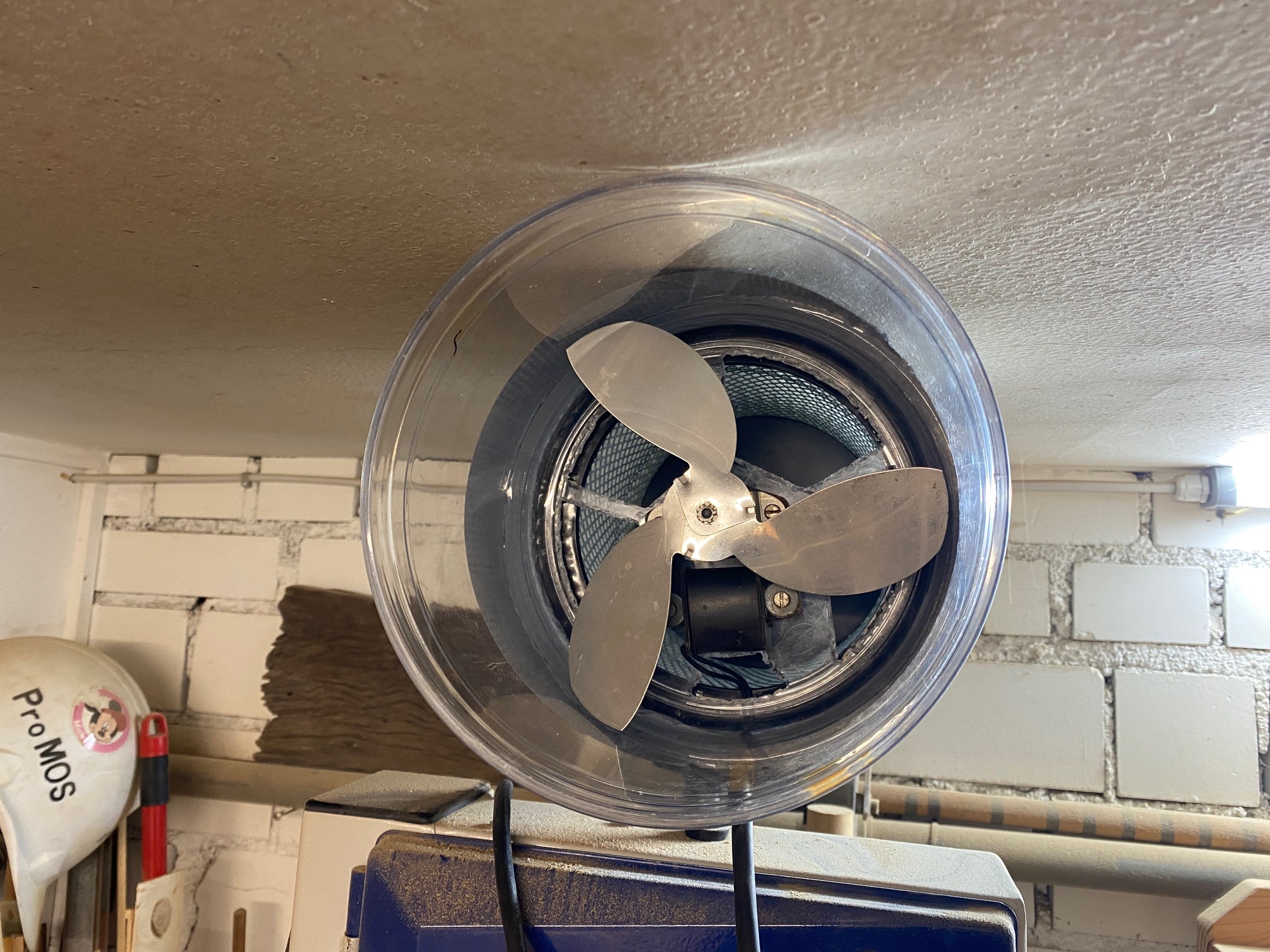

Ich habe ja ein extremes (und sich stetig verschlimmerndes) Platzproblem und könnte eine solche Anlage gar nicht unterbringen, beneidenswert! Trotzdem werde ich dieses Kisterl mal recherchieren da ein weiteres großes Problem meiner Werkstatt die Frischluftzufuhr, bzw. ein Mangel derselben, ist. Ich hatte kürzlich - bei mir wohl wenig überraschend - selbst einen Luftfilter gebaut, ein alter Fan (das Gebläse des vor einiger Zeit zum Lautsprecher umgebauten Heizöfchens, wer sich erinnert), ein alter Hartplastik-Aufbewahrungs-Eimer und ein auf Amazon passgenau zu bestellender Rundfilter funktionieren zusammen im Prinzip gut, nur ist der Ventilator zu schwachbrüstig, da muss ich nochmal ran ...

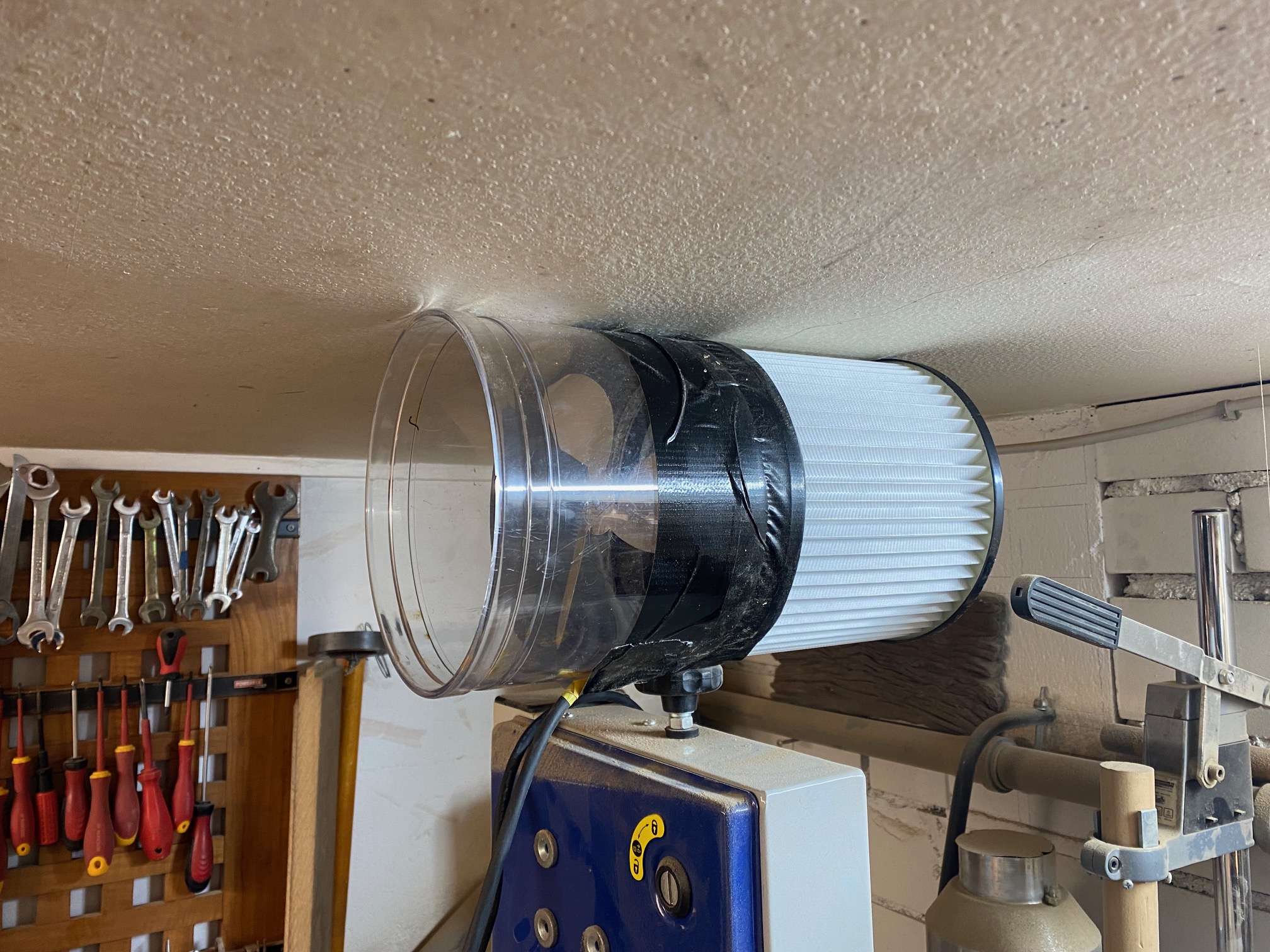

Hier noch provisorisch zw. der Bandsäge und der niedrigen Decke eingeklemmt:



LG,
Niels

[RB]

Heftige Anlage, da sollte man nicht hineingreifen. Die Sauger hängen parallel am Zyklon. Dafür habe ich eine Box gebaut, die auf dem Zyklon hockt und die zwei Bohrungen hat, in denen die Schläuche stecken. Wenn ich nur einen Sauer benutze, ziehe ich den Schlauch des nicht benuttzen Saugers heraus und verschließe die für ihn vorgesehene Öffnung. Aber im Grunde passiert das nie, ich schalte immer beide an.

Sauger und Zyklon stehen unter der Werkbank, wo vorher nur Gerümpel war. Das Gerümpel habe ich entsorgt und auf diese Weise Platz geschaffen. Der Schlauch mit dem letztlich gesaugt wird, ist für allgemene Saugerei Schwimmbad-Schlauch, für den Bansschleifer flexibler Auspuffschlauch aus rostträgem Stahl. Wenn geschliffen wird, sieht es hin und wieder wie Wunderkerze aus, die Brocken gehen zum teil glühend in den Schlauch. Da gilt es zu vermeiden, daß solche Krümel sich anhäufen und Schwelbrand verursachen oder durchschmelzen. Das scheint ganz gut zu klappen.

[Niels Cremer]

Heute kam ein verfrühtes Geburtstagsgeschenk!


LG,
Niels

[Gitarrenmacher]

Sehr gut, dann mal los.
Bei Fragen..... weißt ja nää?

[Niels Cremer]

Yep, des wois I! Vielen Dank schonmal im Voraus!

LG,
Niels

[RB]

Ein anspruchsvolles Vorhaben, das wird mir erneut klar.

[Johnny]

das sieht schonmal richtig gut aus!!

[Frithjof]

....also doch klassischer dovetail und kein metal-swallow-tail...

[Niels Cremer]

... natürich! Das war ein Aprilscherz!

[Niels Cremer]

das sieht schonmal richtig gut aus!!

Danke, im Moment komme ich mal wieder nicht zum Bauen, ausserdem hält meine Frau noch mein Geburtstagsgeschenk zurück!

LG,
Niels
